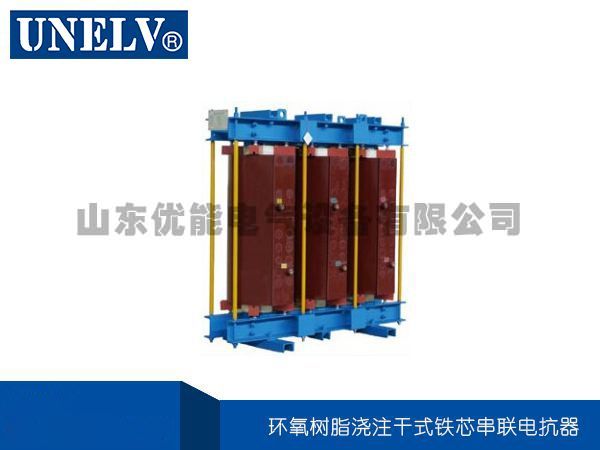

電抗器為何物?
發布者：山東優能電氣設備有限公司 發布時間：2020-04-13
1、直流電抗器(又稱平波電抗器)主要用于變流器的直流側，電抗器中流過的具有交流分量的直流電流。主要用途是將疊加在直流電流上的交流分量限定在某一規定值，保持整流電流連續，減小電流脈動值，改善輸入功率因數.
2、進線電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。
3、電抗器適用于無功功率補償和諧波的治理系統，可以改善功率因數，對諧波起濾波作用，以抑制電網電壓波形畸變，從而改變電網質量和保證電力系統安全運行。
4、輸出電抗器的主要作用是補償長線分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗，有效抑制dv/dt。減低高頻漏電流，起到保護變頻器，減小設備噪聲的作用。
輸出電抗器安裝在變頻器的輸出側，可以減少馬達的噪聲及震動。當變頻器與馬達的聯線較長時，可以抑制導線上的浪涌。
當變頻器輸出到電機的電纜長度大于產品規定值時，應加輸出電抗器來補償電機長電纜運行時的耦合電容的充放電影響，避免變頻器過流。輸出電抗器有兩種類型，一種輸出電抗器是鐵芯式電抗器，當變頻器的載波頻率小于3KHZ時采用。
另一種輸出電抗器是鐵氧體式，當變頻器的載波頻率小于6KHZ時采用。變頻器輸出端增加輸出電抗器的作用是為了增加變頻器到電動機的導線距離，輸出電抗器可以有效抑制變頻器的IGBT開關時產生的瞬間高電壓，減少此電壓對電纜絕緣和電機的不良影響。同時為了增加變頻器到電機之間的距離可以適當加粗電纜，增加電纜的絕緣強度，盡量選用非屏蔽電纜。
在變頻器的輸入側可加以下選件：
1、輸入EMC濾波器，EMC濾波器的作用是為了減少和抑制變頻器所產生的電磁干擾。EMC濾波器有兩種，A級和B級濾波器。EMCA級濾波器用在第二類場合即工業場合，滿足EN50011A級標準。EMCB級濾波器多用于第一類場合即民用、輕工業場合，滿足EN50011B級標準。
2、InputReactor進線電抗器，輸入電抗器可以抑制諧波電流，提高功率因數以及削弱輸入電路中的浪涌電壓、電流對變頻器的沖擊，削弱電源電壓不平衡的影響，一般情況下，都必須加進線電抗器。
山東優能電氣設備有限公司擁有電力有源型動態濾波器（電力有源濾波器APF）、靜止式動態無功補償裝置（無功發生器SVG），高壓無功自動補償裝置、低壓動態無功補償裝置、智能電力電容器、電抗器等產品。
